Рабочие органы дисковых борон: разновидности и особенности применения
Содержание:
- Как устроена дисковая борона и за счет чего работает.
- Диск бороны “ромашка” с трапецеидальным вырезом.
- Диски для бороны с круглыми вырезами по периферии.
- Диски для обработки почвы и измельчения грубостебельных и кустарниковых растений.
- Диски для бороны конической формы.
- Сферические диски с рифленым лезвием.
- Особенности сферических дисков с изменяющимся углом атаки.
- Сферические диски для боронования с плавающим радиусом кривизны.
- Катки для дисковых борон: для чего нужны и какие бывают.
- Из чего еще состоит дисковая борона.
- Как правильно выбрать, купить дисковую борону и комплектующие.
Дисковая борона может использоваться для обработки легких, тяжелых и даже болотистых почв и измельчения пожнивных остатков различных культур. Эффективность применения бороны на той или иной операции зависит от ее комплектации подходящими рабочими органами, которые отличаются по размеру и типу конструкции. Какие рабочие органы устанавливают на борону дисковою и для чего они нужны?
Как устроена дисковая борона и за счет чего работает
Конструкция дисковой бороны включает боковые и центральный каркасный модуль. На центральном модуле устанавливаются основные рабочие органы - диски, которые собираются в дисковые батареи. Количество дисковых батарей и их размер зависит от модели бороны - обычно их от 1 до 3.
Когда трактор приводит борону в действие, диски начинают вращаться за счет чего и выполняют свои функции - разрезают сорняки и пожнивные остатки, измельчают почву и т.д. И для выполнения этих функций на различных грунтах разработаны диски специальной конструкции.
Диск бороны «ромашка» с трапецеидальным вырезом

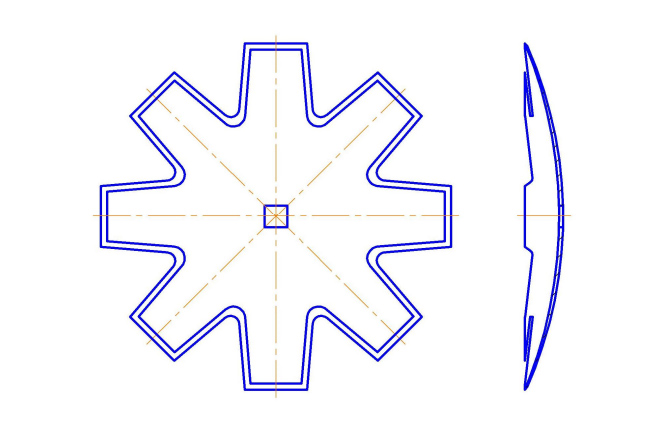

Рисунок. Диск бороны «ромашка» с трапециадальным вырезом
Конструкция “ромашка” была создана для решения основных проблем гладких дисков - потери скорости вращения и забивания на тяжелых грунтах или при большом количестве пожнивных остатков. Диски “ромашка” являются первой моделью с вырезами по периферии, именно они стали предшественниками конструкций с круглым вырезом.
Диск бороны “ромашка” рекомендовано применять:
- При глубоком бороновании;
- На тяжелых и дерновых грунтах;
- При большом количестве грубостебельных пожнивных остатков;
Стоит отметить, что на данный момент “ромашки” используются редко, поскольку аналоги с круглым вырезом справляются с их функциями эффективнее.
Диски для бороны с круглыми вырезами по периферии

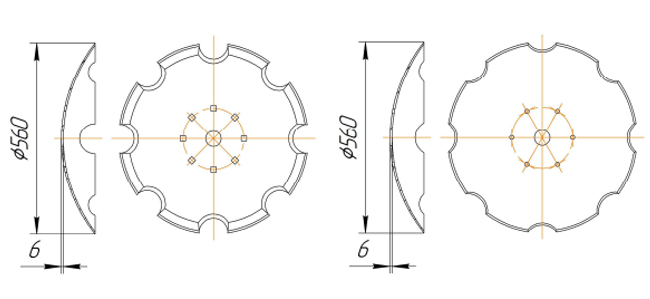

Рисунок. Диски с круглыми вырезами по периферии диска
Замена трапецеидальных вырезов круглыми позволила расширить функционал рабочих органов бороны. Функции дисков с круглыми вырезами зависят от размера этих самых вырезов:
- Вырезы с малым углублением (до 30 см) повышают показатель сцепления диска с почвой, что в свою очередь не позволяет дискам терять вращательный момент, а бороне забиваться. Они предназначены для работы на тяжелых грунтах;
- Вырезы с большим углублением (30-50 см) кроме повышения сцепления с почвой лучше “работают” по пожнивным остаткам. Их рекомендовано применять при большом количестве “легких” остатков типа соломы;
- Глубокие вырезы (от 50 см) предназначены для лучшего захвата пожнивных остатков, но из-за размера выреза диски часто “перешагивают” остатки.
Для измельчения легких остатков и работы на нормальных почвах чаще всего используются диски борон с малыми вырезами, которые обеспечивают хороший баланс между вращательным моментом и измельчением растений.
Диски для обработки почвы и измельчения грубостебельных и кустарниковых растений

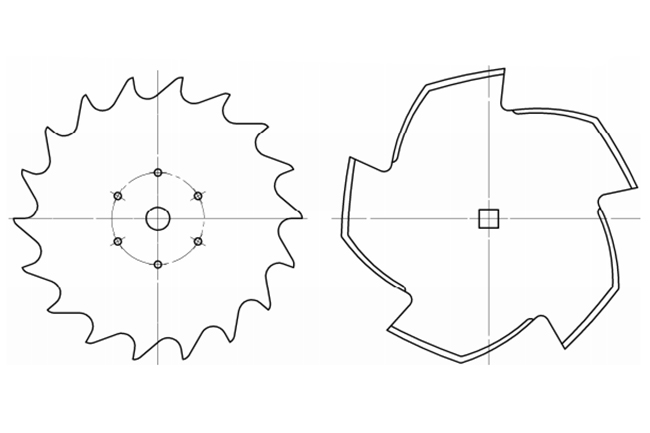

Рисунок. Диски для обработки почвы и измельчения крупностебельных пропашных культур и кустарниковых растений
При всех своих преимуществах диски с круглыми вырезами плохо измельчают грубостебельные и кустарниковые растения, что может потребоваться при обработке дерновых почв или уборке остатков некоторых культур. Для этих целей лучше подходят диски с ассиметричными вырезами. Они обеспечивают:
- Повышение вращательного момента;
- Надежный захват растений и остатков;
- Скользящее резание, необходимое для их измельчения;
Грубо говоря, такие диски похожи скорее на пилу, чем на борону и эффективно справляются с крупными остатками, которые не может разрезать гладкая кромка. Плохо работают с мелкими пожнивными остатками. Лучше использовать в паре с гладкими дисками - после разрезания остатков они смогут эффективно измельчить саму почву.
Диски для бороны конической формы

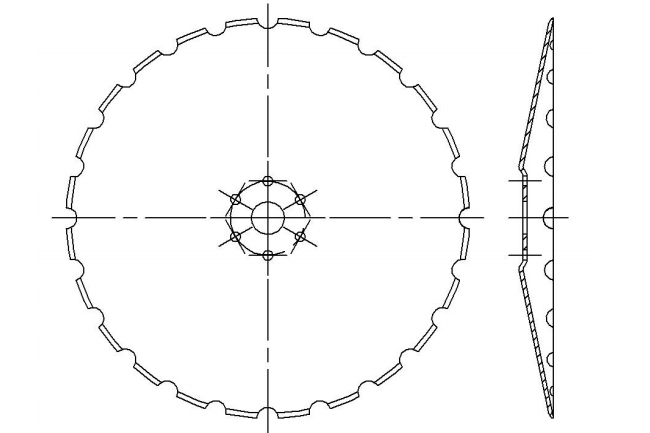

Рисунок. Диски конической формы
Большинство дисков для бороны имеют сферическую форму, которая обеспечивает более интенсивное крошение и измельчение почвы, однако при износе у таких моделей меняется угол атаки, что приводит к падению эффективности обработки.
Ответом на данную проблему стали диски конической формы. Их особенности:
- За счет постоянного угла наклона рабочей поверхности обеспечивают стабильный угол атаки вне зависимости от процента износа;
- Хорошо заглубляются в почву, подходят для глубокого боронования;
- Плохо крошат грунт, поэтому структура часто крупнокомковатая.
Конические диски эффективно работают в комбинированных боронах, включающих батареи с гладкими или другими моделями с хорошим показателем измельчения почвы. Не рекомендовано применять для измельчения сорняков или пожнивных остатков.
Сферические диски с рифленым лезвием

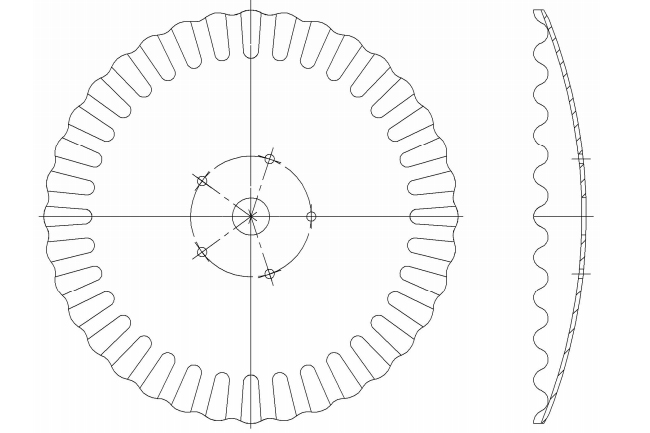

Рисунок. Сферические диски с рифленым лезвием
В отличие от вышеуказанной модели, рифленые диски предназначены как раз для более качественного крошения, измельчения и перемешивания почвы и пожнивных остатков. Рифленое лезвие с волнистой кромкой значительно повышает режущие свойства диска и его поворотный момент. Такие диски лучше всего подходят для:
- Измельчения пожнивных остатков или сорняков;
- Неглубокого боронования;
- Работы на “легких” почвах;
Данная конструкция не предназначена для глубокой обработки, поэтому при ее необходимости рифленые диски можно использовать в паре с коническими.
Особенности сферических дисков с изменяющимся углом атаки
Рисунок. Сферический диск с изменяющимся углом атаки
Конструкционно диски с изменяющимся углом атаки имеют общие черты с рифлеными дисками, однако в них более выражена волнистость режущей кромки. Волна периферии убывает к центру диска и нарастает к краям, переходя при этом в сферическую форму. Это обеспечивает плавно изменяющийся угол атаки.
Создатели конструкции уверены, что такое решение позволит повысить эффективность обработки при снижении нагрузки на борону и трактор. Фактически, диски с изменяющимся углом атаки имеют те же преимущества и недостатки, что и рифленые, но обеспечивают лучшее заглубление и могут применяться вместо стандартных гладких дисков.
Сферические диски для боронования с плавающим радиусом кривизны

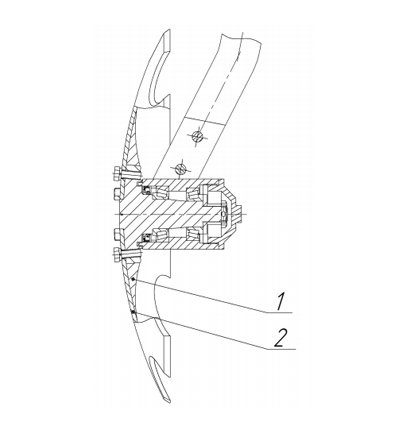

Рисунок. Сферический диск с плавающим радиусом кривизны
От радиуса сферы диска зависят его технические характеристики. Так, диски с большим радиусом сферы хорошо заглубляются в грунт, но плохо крошат и перемешивают, а диски с малым радиусом - хорошо крошат, но непригодны для глубокого боронования. Решить эту проблему можно либо комбинированием нескольких рабочих органов либо применением дисков с плавающим радиусом сферы.
Они сконструированы таким образом, что режущая кромка (которая входит в грунт максимально глубоко) выполнена с большим радиусом сферы. По направлению к центру этот радиус плавно уменьшается. Данное решение обеспечивает:
- Траекторию переворота пласта почвы с меньшим радиусом;
- Более качественное крошение и перемешивание;
Диски с плавающим радиусом сферы пригодны для работы на возделываемых почвах (в т.ч. и тяжелых), но не подходят для измельчения грубостебельных пожнивных остатков. В целом - оптимальное решение для большинства земляных работ.
Катки для дисковых борон: для чего нужны и какие бывают
Рисунок. Кольчато шпоровый Каток
Практически все современные модели дисковых борон оснащены катками. Это орудие осуществляет финишную обработку почвы - уплотняет, выравнивает, дает нужную структуру, а также механически уничтожает сорняки. В паре с бороной может использоваться:
- Универсальный клиновидный каток - клиновидные катки с выравнивающими дисками предназначены для работы с “тяжелыми” грунтами. Они обеспечивают измельчение и уплотнение верхнего слоя. Не рекомендованы для применения на легких почвах из-за возможного переуплотнения;
- Прикатной каток - гладкий и тяжелый, он отлично справляется с уплотнением и выравниванием верхнего слоя почвы. Материал и вес катка подбирается в зависимости от типа и состояния почвы - на влажных участках лучше использовать металлические, на сухих хорошо себя показали резиновые;
- Тандемный каток - сочетает в себе гладкую трубчатую и ребристую поверхность, поэтому выполняет операции по уплотнению, измельчению и выравниванию почвы. Подходит практически для всех типов грунтов.
Существуют и другие конструкции, предназначенные для выполнения более специализированных функций. Каток практически всегда рекомендуется применять на предпосевной обработке (и в некоторых случаях на послепосевной), однако важно правильно подобрать его, исходя из типа почвы, выращиваемой культуры и необходимой структуры грунта.
Из чего еще состоит дисковая борона
К другим важным элементам дисковой бороны можно отнести:
- Систему крепления к трактору - различают дисковые бороны прицепные, навесные и полуприцепные;
- Стойки - жесткие и пружинные стойки имеют свои особенности и применяются на различных грунтах. В целом же, жесткие стойки известны как более надежные и долговечные;
- Каркас - толщина и вес каркаса, на который крепятся основные рабочие органы также определяет для каких работ и на каких почвах борону лучше использовать. К примеру, для эффективного заглубления дисковых батарей с крупными дисками потребуется тяжелый каркас;
При выборе дисковой бороны рекомендовано отдавать предпочтение более простым конструкциям, которые можно отремонтировать в полевых условиях для минимизации простоев.
Фермеры и механизаторы также должны избегать создания неэффективных комбинаций с дисковой бороной (к примеру, борона+культиватор) и разворотов с заглубленными дисками. Это значительно повышает нагрузку на рабочие органы и сокращает срок эксплуатации техники.
Как правильно выбрать, купить дисковую борону и комплектующие
Как можно понять из вышеизложенного, основные рабочие органы и конструкция бороны в целом адаптирована под проведение тех или иных операций. Ожидаемые функции техники - вот, что в первую очередь должен учитывать фермер при выборе и покупке дисковой бороны, дискатора и комплектующих.
Крупным фермерским хозяйствам со сложной структурой производства рекомендовано иметь несколько типов дисков для проведения различных почвообрабатывающих операций и/или комплектования борон комбинированными батареями. Приобрести упомянутые выше диски для бороны высокого качества можно у отечественного производителя Галмаш. На сайте компании предлагают следующие товары:
